气动助力臂

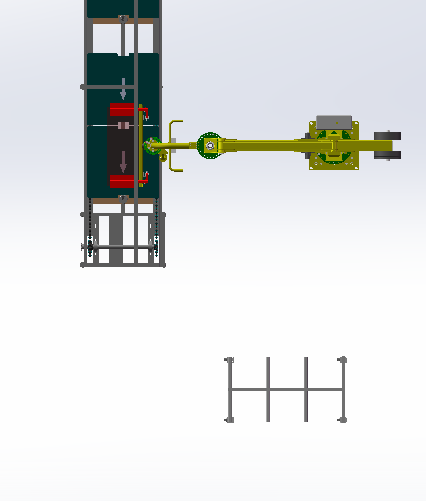

### 气动助力臂技术解析与应用指南

#### 一、核心工作原理
1. **气动平衡系统**
- 采用精密调压阀（0.1MPa调节精度）
- 双作用气缸+储气罐组合
- 动态压力补偿算法（响应时间<10ms）

2. **力放大机制**
- 杠杆比1:5~1:20可调
- 气压-力值线性转换（±2%精度）
- 末端力反馈控制

#### 二、典型技术参数
| 参数          | 轻型系列    | 标准系列    | 重载系列    |
|---------------|-------------|-------------|-------------|
| 负载能力      | 1-30kg      | 30-200kg    | 200-800kg   |
| 操作力        | 0.5-2N      | 1-5N        | 5-15N       |
| 工作半径      | 1.5-3m      | 2-5m        | 3-8m        |
| 重复精度      | ±0.5mm      | ±1mm        | ±2mm        |
| 耗气量       | 50L/min     | 150L/min    | 300L/min    |

#### 三、关键部件解析
1. **气动回路**
- 三联件配置（过滤精度5μm）
- 快速排气阀（响应<15ms）
- 安全锁紧装置（失压自锁）

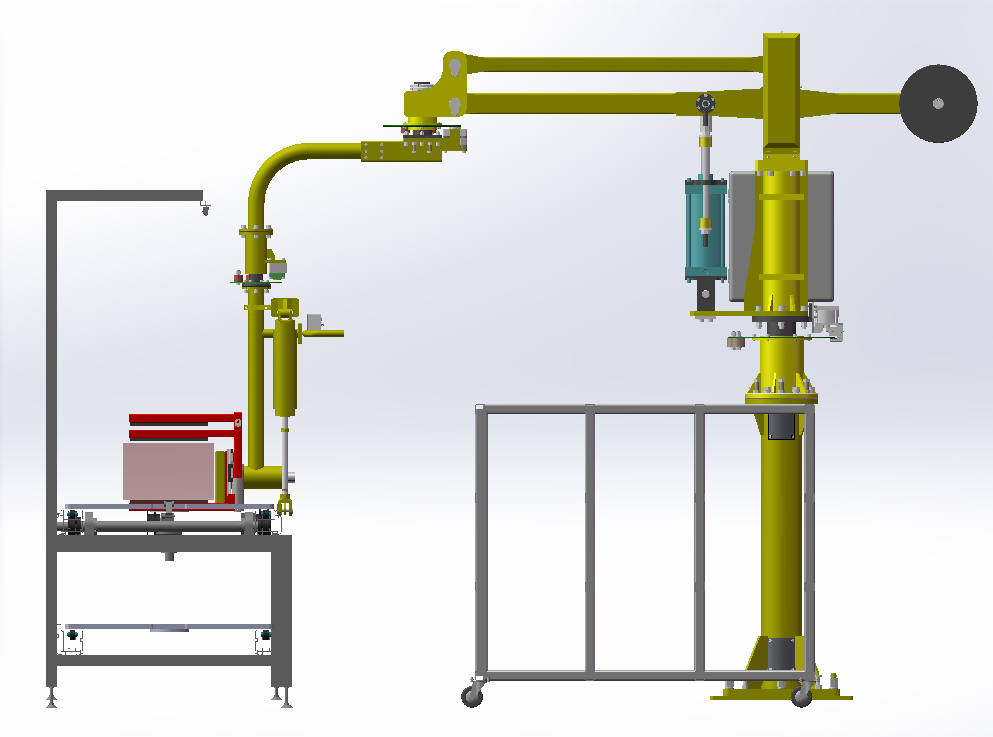

2. **机械结构**
- 铝合金臂体（阳极氧化处理）
- 自润滑关节轴承（免维护）
- 模块化快换接口

3. **控制系统**
- 气压数字显示（0.01MPa分辨率）
- 多档位记忆功能（10组预设）
- 故障自诊断系统

#### 四、气动助力臂安装调试规范
1. **气源准备**
- 供气压力：0.6-0.8MPa
- 空气品质：ISO 8573-1 Class 3
- 管路要求：Φ10mm聚氨酯管

2. **机械安装**
- 立柱垂直度≤0.5mm/m
- 回转间隙≤0.1°
- 末端摆动量≤1°

3. **系统调试**
- 空载平衡校准（三点法）
- 负载特性测试（25%-100%阶梯加载）
- 安全功能验证（过载/失压测试）

#### 五、行业应用案例
1. **汽车总装线**
- 车门装配工位
- 操作力设定3N
- 节拍提升35%

2. **家电生产线**
- 冰箱压缩机安装
- 配置真空吸盘
- 良率提升至99.8%

3. **食品包装**
- 箱体码垛
- IP65防护等级
- 符合FDA标准

#### 六、维护要点
1. **日常保养**
- 气路排水（每日）
- 导轨清洁（每周）
- 关节检查（每月）

2. **定期维护**
- 滤芯更换（2000小时）
- 气缸密封件（1年）
- 全面校准（2年）

3. **故障处理**
| 故障代码 | 可能原因          | 解决方案              |
|----------|-------------------|-----------------------|
| E01      | 气压不足          | 检查气源压力          |
| E12      | 气缸泄漏          | 更换密封圈            |
| E25      | 传感器漂移        | 重新校准零点          |

#### 七、气动助力臂选型建议
1. **负载匹配**
- 计算实际载荷（含夹具）
- 预留20%安全余量
- 考虑动态冲击系数

2. **环境适配**
- 防爆型（Ex d IIC T4）
- 洁净室版（Class 100）
- 低温型（-30℃工况）

注：最新ISO 4414标准要求气动设备需配置能耗监测功能，建议选择带气量计量模块的型号。典型投资回报周期：1-1.5年（按两班制计算）。
