T型机械手的工作原理是什么
“T型机械手”其实有**两种完全不同的含义**。一种是行业俗称的**“T型助力机械手”**（也叫T型臂），属于**省力搬运设备**；另一种是自动化领域的**“T型关节机械手”**，属于**精密自动化设备**。
两者的核心区别在于：**T型助力机械手没有传统意义上的“手臂”**，靠导轨移动；而T型关节机械手则是用T型结构的关节来模仿人类手臂的摆动。
A[T型机械手] --> B{按工作原理分类}
B --> C[1. T型助力机械手
（省力搬运设备）]
B --> D[2. T型关节机械手
（精密自动化设备）]
C --> C1[结构特征]
C1 --> C1a[❌ 无“关节臂”]
C1 --> C1b[✅ “T型”源于导轨布局]
C --> C2[运动方式]
C2 --> C2a[X/Y/Z三轴
沿导轨直线运动]
C2 --> C2b[±X/Y方向分布
实现大范围覆盖]
C --> C3[动力来源]
C3 --> C3a[气动平衡+人力引导]
C --> C4[核心特点]
C4 --> C4a[结构小巧、搬运范围大
适合狭小空间]
D --> D1[结构特征]
D1 --> D1a[✅ 有“关节臂”]
D1 --> D1b[✅ “T型”指关节转轴
与连杆轴线垂直]
D --> D2[运动方式]
D2 --> D2a[多关节串联
模仿手臂摆动]
D2 --> D2b[可实现复杂空间轨迹]
D --> D3[动力来源]
D3 --> D3a[伺服电机驱动]
D --> D4[核心特点]
D4 --> D4a[精度高、灵活性强
适合自动化生产线]

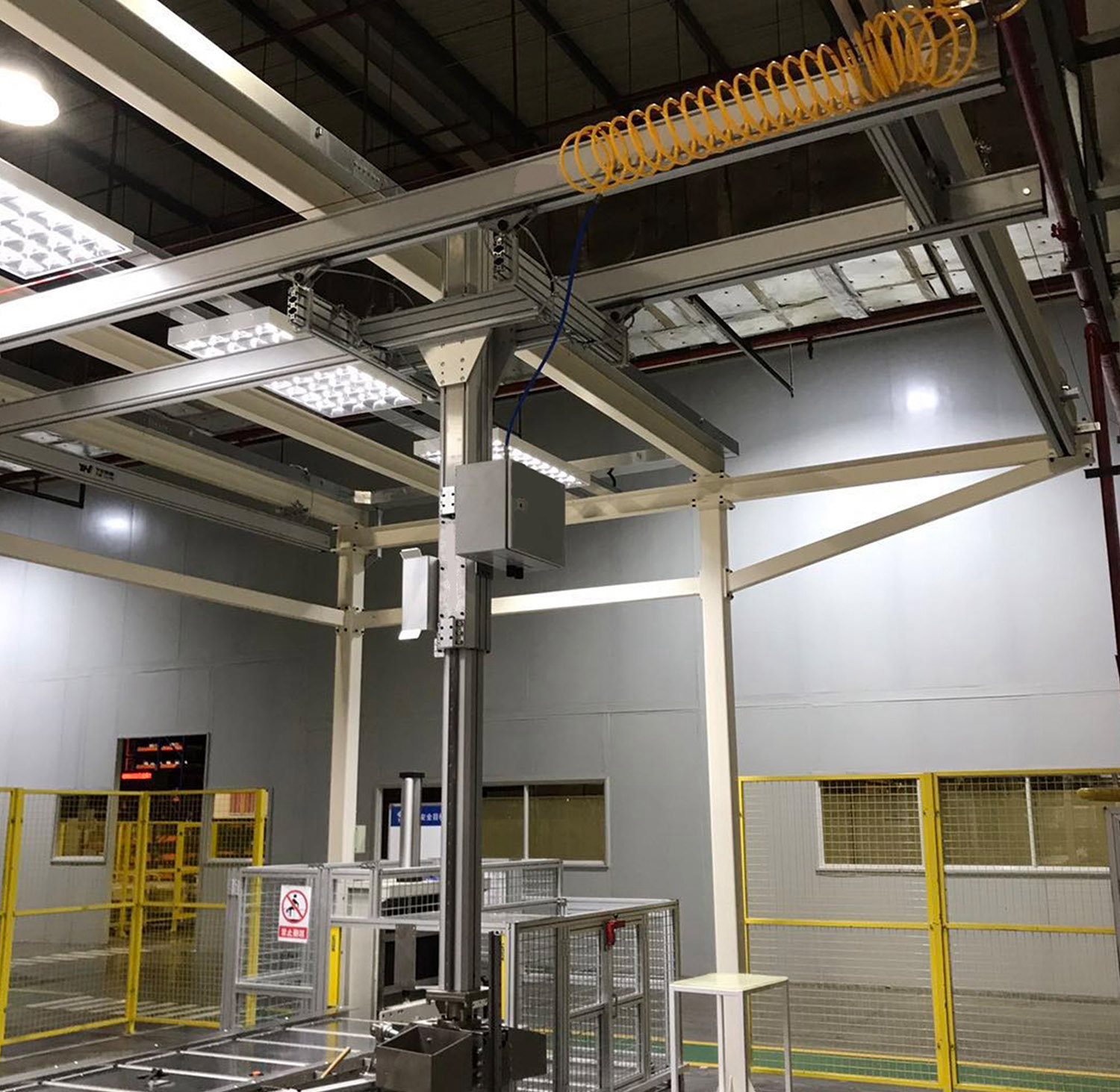

一、T型机械手（T型臂）
这是行业里最常说的“T型机械手”。它的名字来源于**导轨呈“T”字形布局**，而不是因为它长得像字母T。
工作原理
与硬臂式、软索式助力机械手最大的不同是：**T型机械手没有“关节臂”，它的前后左右位移全靠导轨实现**。
- **水平移动**：主滑轨（X轴）和副滑轨（Y轴）相互垂直，构成T型结构，覆盖矩形工作区域
- **垂直升降**：Z轴驱动装置控制夹具上下运动，完成取放动作
- **省力核心**：采用气动平衡技术，抓取负载后自动抵消重力，实现“零重力”悬浮
T型机械手典型应用
- 马桶坯体搬运（配合弧形掌托和夹指）
- 注塑机上下料
- 狭小车间内板材、箱体搬运

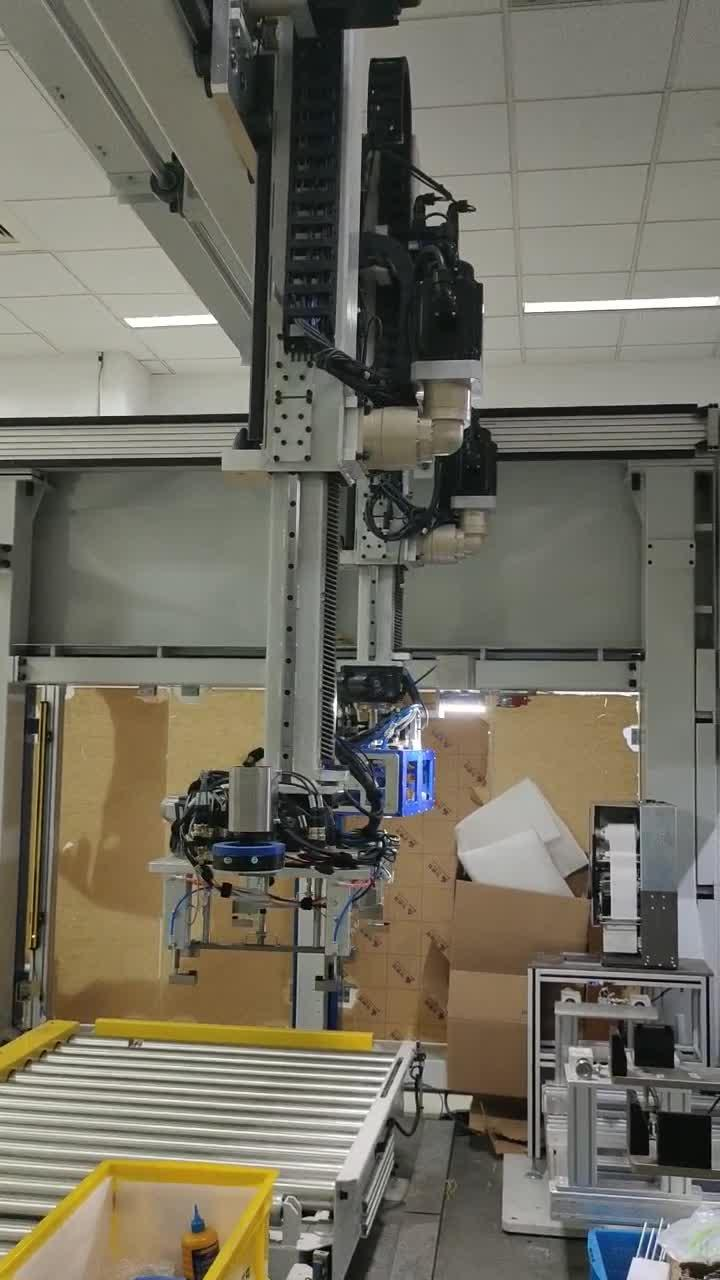

二、T型关节机械手
这是工业机器人的一种**关节模块**，名字来源于关节转轴与连杆轴线的**垂直关系**。
工作原理
在华南理工大学的一项专利中，T型关节被明确定义为**关节转轴与连杆轴线互相垂直**的模块。
- 多个I型关节（转轴与连杆平行）和T型关节（转轴与连杆垂直）串联组合
- T型关节实现“摆动”动作（如手臂抬起），I型关节实现“旋转”动作
- 可组合成5轴或6轴机器人，实现复杂空间轨迹
技术特点
| 特点 | 说明 |
| **结构小巧** | 没有双关节臂，占用空间小 |
| **搬运范围大** | 沿导轨延伸，最大负载200kg，搬运范围比硬臂式大得多 |
| **适合狭小空间** | 特别适合硬臂式无法进入的紧凑工位 |
| **安全配置** | 配有储气罐，断气后仍可完成一个循环并自动锁止 |
技术特点
| 特点 | 说明 |
| **模块化设计** | 可自由组合不同关节，快速构建机器人 |
| **结构紧凑** | 适合仿生机器人、医疗机器人等需要灵活姿态的场景 |
| **高精度** | 伺服电机驱动，重复定位精度可达±0.2mm |
应用场景
- 工业机器人腰身、肩关节
- 仿生机器人手臂结构
- 需要多自由度的自动化设备
T型机械手如何区分两者？
| **“T型”含义** | 导轨X/Y轴呈T型布局 | 关节转轴与连杆垂直 |
| **操作方式** | 人工推拉引导 | 程序控制自动运行 |
| **典型负载** | ≤200kg | 25-50kg（注塑机型） |
| **使用场景** | 狭小空间、人工辅助搬运 | 自动化生产线、机器人关节 |
| 对比维度 | T型助力机械手 | T型关节机械手 |
| **所属类别** | 省力搬运设备 | 工业机器人/自动化设备 |
| **动力方式** | 气动（压缩空气）+人力引导 | 伺服电机 |
总结
行业里提到的“T型机械手”，**绝大多数是指助力搬运设备**——它没有关节臂，靠T型导轨实现大面积覆盖，适合在空间受限的工位辅助人工搬运重物。
如果你是在自动化产线或机器人领域听到这个词，那可能是在说关节模块。你是从哪个应用场景接触到这个概念的？告诉我具体情况，我可以帮你进一步确认～
